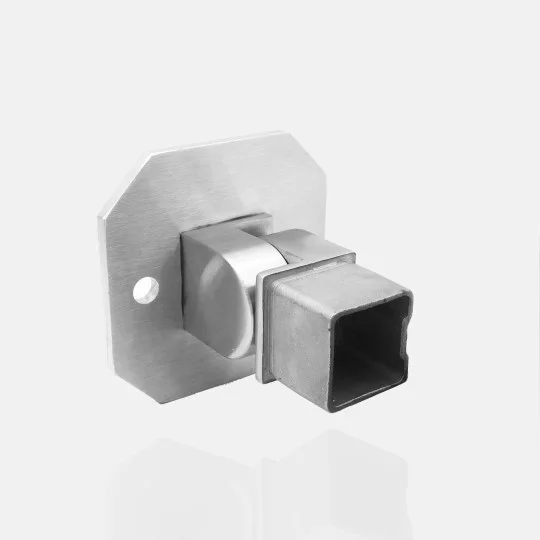

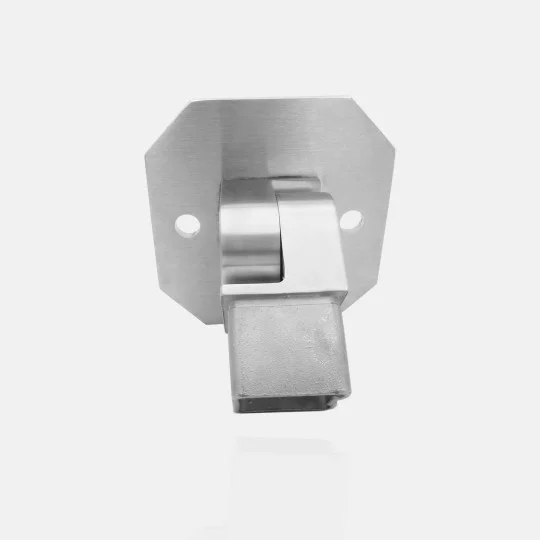

Platine murale orientable pour tube carré

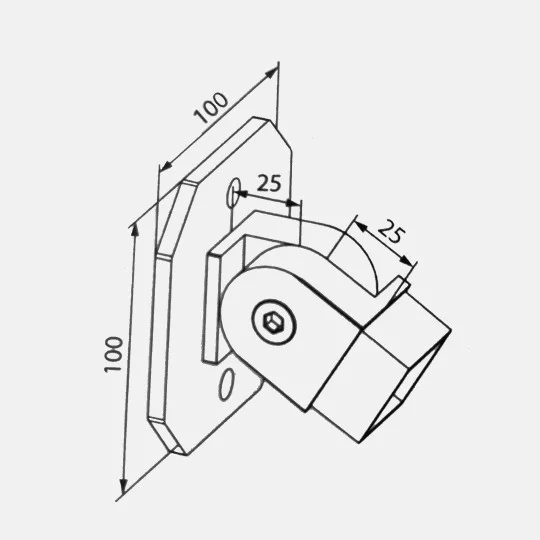

La platine murale orientable est conçue pour soutenir durablement et solidement des mains courantes en acier inoxydable carrées. Elle mesure 10x10cm, néanmoins les angles sont rompus à chaque extrémité de la platine, ainsi les côtés mesurent 6 centimètres. Cette structure de platine permet de simplifier la fixation murale, vous pouvez ainsi la placer à proximité d’autres objets sans rencontrer de gêne. Elle demande moins d’espace qu’une platine murale inox carrée.

Les bords du raccord mural sont inexistants et pourtant cette dernière promet une bonne résistance et un maintien optimal grâce à sa platine de 6mm d’épaisseur. Cette dernière est compatible avec des vis de fixation de type tige filetée M8x70mm avec rondelle et écrou (borgne ou standard) du même diamètre. Une résine de scellement chimique ainsi qu’une cheville peuvent être utilisées pour renforcer la fixation dans un mur creux. Cette platine de fixation murale permet d’intégrer des tubes carrés 40x40mm de 2mm d’épaisseur en début ou fin de garde-corps. Elle est composée de deux points de fixation de part et d’autre de la platine. L’entraxe est de 70mm.

Selon dans la position dans laquelle vous placez la platine murale inclinable, il vous sera possible de former un angle horizontal (droite/gauche) ou vertical (bas/haut). Cela est possible grâce à la vis de réglage A4 de 70mm de long. Cette dernière permet d’orienter votre main courante dans le degré de votre choix. Equipez-vous d’une clef Allen de 6mm pour la serrer ou desserrer. De cette manière vous pourrez créer différentes configurations. Cet accessoire inox pour main-courante carrée constitue le point de départ ou de fin de votre rambarde escalier ou de votre garde-corps en pente.

Le support mural inclinable octogonale est uniquement disponible en acier inox brossé 316L. Il s’adapte en milieu intérieur et extérieur. Ainsi, la platine est résistante face à la rouille et la corrosion. Pour les milieux salins ou chlorés nous recommandons de l’acier inoxydable poli miroir.

Le support de fixation est facile à installer. Deux trous permettent de fixer au mur la platine. Le perçage devra être de 10mm de diamètre. Il sera nécessaire de s’équiper de deux tiges filetées (filetage M8x70mm) et de deux rondelles m8 pour protéger la platine lors du serrage des écrous. Par la suite, placez de la colle spéciale inox sur l’embout du manchon et insérez le tube inox carré par-dessus. Cette colle va permettre de souder à froid les éléments entre eux.

Inclinez le manchon réglable avec le tube pour former l’angle souhaité. Verrouillez la platine en effectuant le vissage et le serrage grâce à une clé Allen.
